| Технологическая схема |
|---|
 |

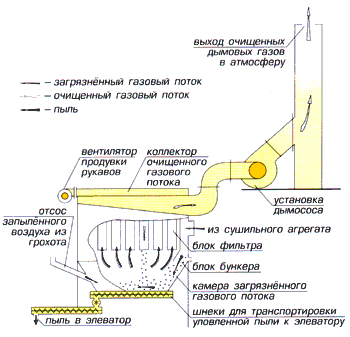

| Установка рукавного фильтра |
|---|
 |
Конструкция асфальтосмесительных установок позволяет выполнять следующие операции технологического процесса:
- предварительное дозирование влажных каменных материалов в агрегате питания;
- просушивание и нагрев каменных материалов до рабочей температуры в сушильном барабане и подачу их к грохоту смесительного агрегата;
- сортировку нагретых каменных материалов на четыре фракции (0-5, 5-10, 10-20, 20-40 мм), временное хранение их в «горячем» бункере, дозирование и выдачу их в смеситель;
- трехступенчатую очистку выходящих из сушильного барабана дымовых газов от пыли в предварительной системе очистки, циклонах сухой пылеочистки и в мокром пылеуловителе — скруббере «Вентури» (эффективность пылеулавливания составляет 99,7 — 99,85 % в зависимости от вида применяемых материалов) или очистку в рукавных фильтрах — выбросы пыли составляют при этом не более 20 мг/м3;
- использование уловленной пыли путем подачи ее в отсек «пыли» бункера смесительного агрегата или на дозирование совместного с минеральным порошком;
- прием минерального порошка из автоцементовозов, дозирование и выдачу в смеситель;
- прием битума из битумовозов (или склада битума), временное хранение и нагрев его в битумных цистернах до рабочей температуры, дозирование и подачу в смеситель;
- выдачу смеси в автосамосвал или подачу ее скиповым подъемником в бункера готовой смеси;
- обогрев битумных коммуникаций и насосов горячим маслом, нагретым в змеевике нагревателя битума.
В установках обеспечено:
- автоматизированное и дистанционное весовое дозирование каменных материалов, битума, минерального порошка и пыли, их перемешивание, и выдача в бункер готовой смеси;
- контроль и регулирование температуры каменных материалов и отходящих дымовых газов на выходе из сушильного барабана, температуры топлива и готовой смеси, битума;
- автоматическое или дистанционное управление всеми основными механизмами;
- плавный пуск и остановку скипа.
Управление всей установкой централизовано и осуществляется с пульта управления, размещенного в кабине оператора. Кабина оператора оборудована кондиционером и громкоговорящей связью. Блочный принцип изготовления повышает заводскую готовность узлов и позволяет значительно сократить сроки монтажа установки. Применение микропроцессорной системы управления обеспечивает у потребителя наиболее оптимальный, экономичный режим работы установки, повышает культуру производства и безотказность работы оборудования. При этом вся информация, в том числе и о возможных неисправностях, выводится на дисплей. Завод может поставлять изделия в комплектности, необходимой заказчику.
Технические характеристики
| Основные параметры и технические характеристики |
| Мобильность |
перемещаемая |
| Производительность номинальная при влажности исходных материалов (песка и щебня) до 3%, т/ч |
56 |
| Напряжение при трёхфазном переменном токе, В |
380 |
| Частота тока, Гц |
50 |
| Потребляемая мощность, кВт, не более |
215 |
| Вместимость бункеров агрегата питания, шт. х м3 |
4 x 8 = 32 |
| Высота загрузки в бункер, м |
2,8 |
| Тип питателей |
объёмный, ленточный, регулируемый |
| Ширина ленты конвейеров, мм |
500 |
| Сушильный барабан, диаметр x длина, мм |
1400 x 5600 |
| Привод сушильного барабана |
регулируемый, с плавным пуском и остановкой |
| Вид топлива |
жидкое |
| Количество фракций дозируемого каменного материала, шт. |
4 |
| Погрешность взвешивания, % |
± 0,5 |
| Вместимость бункера горячих каменных материалов, м3 |
8,3 |
| Максимальная масса замеса, кг |
730 |
| Тип мешалки |
периодического действия |
| Время приготовления одного замеса, сек. |
45...60 |
| Общая вместимость бункеров агрегата готовой смеси, т (м3) |
70 (39) |
| Способ загрузки готовой смеси в автотранспорт |
гравитационный (два места загрузки - из-под смесителя или агрегата готовой смеси) |
| Общая вместимость бункеров агрегата минерального порошка, м3 |
23 |
| Общая вместимость цистерн для битума, м3 |
30 |
| Тип пылеулавливающего устройства |
на выбор: рукавные фильтры или комбинированный: сухой (циклоны), мокрый (скруббер "Вентури") |
| Способ утилизации пыли |
использование в техпроцессе |
| Тип дозаторов |
весовые на тензодатчиках |
| Система управления |
на выбор: релейно-контактная или микропроцессорная |
| Привод исполнительных механизмов |
электропневматический |
| Номинальное давление в пневмосистемах, МПа , (кгс/см2) |
0,6 (6) |
Габаритные размеры, м,
длина / ширина / высота |
34,5/32,3/17,6 |
Модификации установки
| Марка |
Наименование продукции |
| ДС-185М |
быстромонтируемые на жидком топливе с релейно-контактной системой управления |
| ДС-1857М |
быстромонтируемые на жидком топливе с релейно-контактной системой управления и рукавными фильтрами |
| ДС-1853М |
быстромонтируемые на жидком топливе с микропроцессорной системой управления |
| ДС-18537М |
быстромонтируемые на жидком топливе с микропроцессорной системой управления и рукавними фильтрами |
|
|
|
|
|
