Асфальтосмесительная установка со смесителем периодического действия
Асфальтосмесительная установка наибольшей производительности, успела себя зарекомендовать среди дорожников всего СНГ. Большой объем агрегата питания (5 x 16 м3), бункеров агрегата минерального порошка (2 x 32,5 м3), 4 битумных цистерны по 30 м3, агрегата готовой смеси (100 тонн).
Заводы

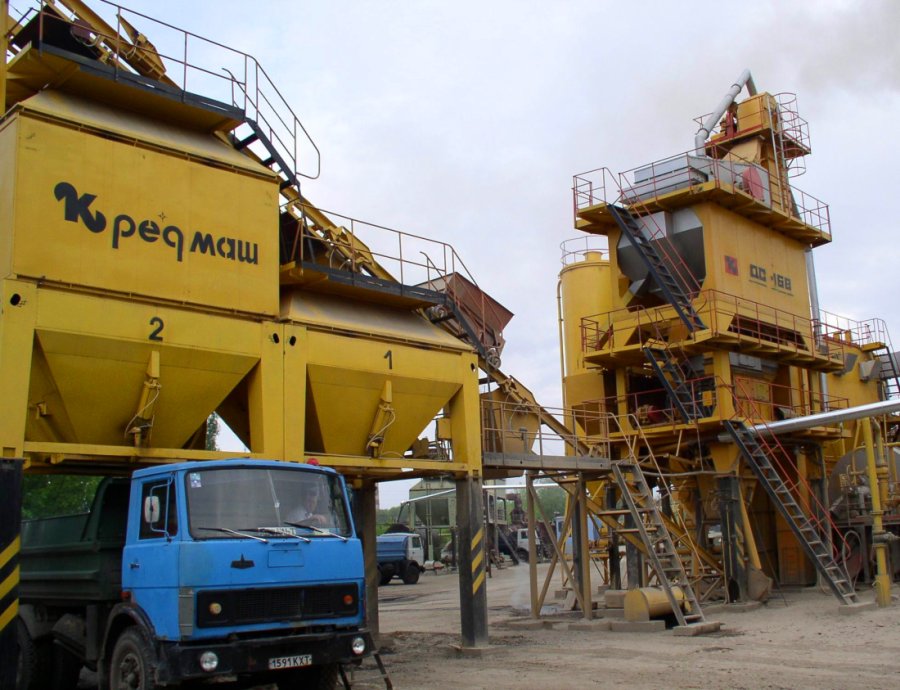

Асфальтосмесительная установка ДС-168Асфальтосмесительная установка ДС-168Асфальтосмесительная установка ДС-168
Асфальтосмесительная установка ДС-168Асфальтосмесительная установка ДС-168Асфальтосмесительная установка ДС-168
Асфальтосмесительная установка ДС-168Асфальтосмесительная установка ДС-168Асфальтосмесительная установка ДС-168Асфальтосмесительная установка ДС-168


Технологическая схема
Технологическая схема

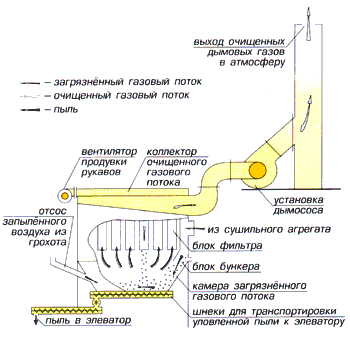

Установка рукавного фильтра
Установка рукавного фильтра

Конструкция асфальтосмесительных установок позволяет выполнять следующие операции технологического процесса:

  • предварительное дозирование влажных каменных материалов в агрегате питания;
  • просушивание и нагрев каменных материалов до рабочей температуры в сушильном барабане и подачу их к грохоту смесительного агрегата;
  • сортировку нагретых каменных материалов на четыре фракции (0-5, 5-10, 10-20, 20-40 мм), временное хранение их в «горячем» бункере, дозирование и выдачу их в смеситель;
  • трехступенчатую очистку выходящих из сушильного барабана дымовых газов от пыли в предварительной системе очистки, циклонах сухой пылеочистки и в мокром пылеуловителе — скруббере «Вентури» (эффективность пылеулавливания составляет 99,7 — 99,85 % в зависимости от вида применяемых материалов) или очистку в рукавных фильтрах — выбросы пыли составляют при этом не более 20 мг/м3;
  • использование уловленной пыли путем подачи ее в отсек «пыли» бункера смесительного агрегата или на дозирование совместного с минеральным порошком;
  • прием минерального порошка из автоцементовозов, дозирование и выдачу в смеситель;
  • прием битума из битумовозов (или склада битума), временное хранение и нагрев его в битумных цистернах до рабочей температуры, дозирование и подачу в смеситель;
  • выдачу смеси в автосамосвал или подачу ее скиповым подъемником в бункера готовой смеси;
  • обогрев битумных коммуникаций и насосов горячим маслом, нагретым в змеевике нагревателя битума.

В установках обеспечено:

  • автоматизированное и дистанционное весовое дозирование каменных материалов, битума, минерального порошка и пыли, их перемешивание, и выдача в бункер готовой смеси;
  • контроль и регулирование температуры каменных материалов и отходящих дымовых газов на выходе из сушильного барабана, температуры топлива и готовой смеси;
  • повторное использование воды (оборотное водоснабжение)для трубы «Вентури»;
  • автоматическое или дистанционное управление всеми основными механизмами.

Управление всей установкой централизовано и осуществляется с пульта управления, размещенного в кабине оператора. Кабина оператора оборудована кондиционером и громкоговорящей связью. Блочный принцип изготовления повышает заводскую готовность узлов и позволяет значительно сократить сроки монтажа установки. Применение микропроцессорной системы управления обеспечивает у потребителя наиболее оптимальный, экономичный режим работы установки, повышает культуру производства и безотказность работы оборудования. При этом вся информация, в том числе и о возможных неисправностях, выводится на дисплей. Завод может поставлять изделия в комплектности, необходимой заказчику.


Технические характеристики


Основные параметры и технические характеристики
Мобильность стационарная
Производительность номинальная при влажности исходных материалов (песка и щебня) до 3%, т/ч 160
Напряжение при трёхфазном переменном токе, В 380
Частота тока, Гц 50
Потребляемая мощность, кВт, не более 420
Вместимость бункеров агрегата питания, шт. х м3 5 x 16 = 80
Высота загрузки в бункер, м 3,4
Тип питателей объёмный, ленточный, регулируемый
Ширина ленты конвейеров, мм 650
Сушильный барабан, диаметр x длина, мм 2200 x 8000
Привод сушильного барабана регулируемый, с плавным пуском и остановкой
Вид топлива на выбор: жидкое или газообразное
Количество фракций дозируемого каменного материала, шт. 4
Погрешность взвешивания, % ± 0,5
Вместимость бункера горячих каменных материалов, м3 17
Максимальная масса замеса, кг 2200
Тип мешалки периодического действия
Время приготовления одного замеса, сек. 45...60
Общая вместимость бункеров агрегата готовой смеси, т (м3) 100 (55,6)
Способ загрузки готовой смеси в автотранспорт гравитационный (два места загрузки - из-под смесителя или агрегата готовой смеси)
Общая вместимость бункеров агрегата минерального порошка, м3 2 x 32,5 = 65
Общая вместимость цистерн для битума, м3 4 x 30 = 120
Тип пылеулавливающего устройства на выбор: рукавные фильтры или комбинированный: сухой (циклоны), мокрый (скруббер "Вентури")
Способ утилизации пыли использование в техпроцессе
Тип дозаторов весовые на тензодатчиках
Система управления на выбор: релейно-контактная или микропроцессорная
Привод исполнительных механизмов электропневматический
Номинальное давление в пневмосистемах, МПа , (кгс/см2) 0,6 (6)
Габаритные размеры, м,
длина / ширина / высота
45/43,2/19


Модификации установки


Марка Наименование продукции
ДС-168 для работы на жидком топливе с релейно-контактной системой управления
ДС-1683 для работы на жидком топливе с микропроцессорной системой управления
ДС-1686 для работы на природном газе с релейно-контактной системой управления
ДС-16863 для работы на природном газе с микропроцессорной системой управления
ДС-1687 для работы на жидком топливе с релейно-контактной системой управления и рукавными фильтрами
ДС-16837 для работы на жидком топливе с микропроцессорной системой управления и рукавными фильтрами
ДС-16867 для работы на природном газе с релейно-контактной системой управления и рукавными фильтрами
ДС-168637 для работы на природном газе с микропроцессорной системой управления и рукавными фильтрами
